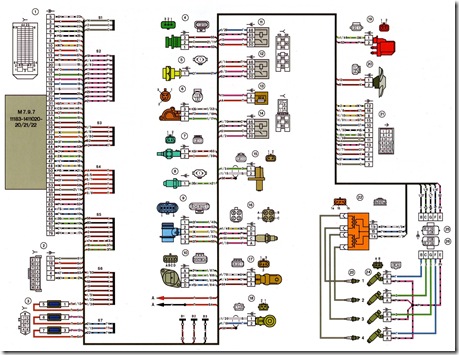

Схема датчиков ВАЗ

Описание контактов ЭБУ М7.9.7

1 21114 - Не используется / 21124 - Катушка зажигания 2 цилиндра.
2 21114 - Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. / 21124 - Катушка зажигания 3 цилиндра.
3 Масса цепи зажигания
4 21114 - Не используется / 21124 - Катушка зажигания 4 цилиндра.
5 21114 - Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.  / 21124 - Катушка зажигания 1 цилиндра.
6 Форсунка 2. Активный уровень низкий
7 Форсунка 3. Активный уровень низкий
8 Выход на тахометр.
9 Не используется
10 Сигнал расхода топлива
11 Не используется
12 АКБ, клемма 30 замка зажигания.
13 Питание. Клемма 15 замка зажигания
14 Главное реле
15 Контакт "А" ДПКВ
16 ДПДЗ
17 Масса ДПДЗ / Масса ДПДЗ, ДНД
18 Вход - датчик кислорода
19 Вход - датчик детонации
20 Масса датчика детонации
21 Не используется
22 Не используется
23 Не используется
24 Не используется
25 Не используется
26 Не используется
27 Форсунка 1. Активный уровень низкий
28 Не используется / Выход управления нагревателя ДК2
29 Не используется / Выход управления вентилятора охлаждения двигателя 2
30 Не используется
31 Лампа СЕ, акт. уровень низкий
32 Питание ДПДЗ / Питание ДПДЗ, ДНД
33 Питание ДМРВ
34 Вход ДПКВ, контакт "В"
35 Масса ДТОЖ / Масса ДТОЖ, ДМРВ, 1 ДК (УДК), 2 ДК (ДДК)
36 Масса ДМРВ
37 Вход сигнала с ДМРВ
38 Не используется
39 Вход сигнала с ДТОЖ
40 Вход сигнала с датчика температуры впускного воздуха
41 Не используется
42 Не используется / Вход сигнала ДНД
43 Не используется
44 Вход напряжения бортовой сети на выходе главного реле
45 Выход питания датчика фаз
46 Выход управления клапаном продувки адсорбера
47 Форсунка 4. Активный уровень низкий
48 Выход управления нагревателем датчика кислорода
49 Не используется
50 Выход управления дополнительным реле стартера
51 Масса контроллера
52 Не используется
53 Масса контроллера
54 Не используется
55 Не используется / Вход сигнала ДК2 (ДДК)
56 Не используется
57 Вход кодирования вариантов калибровочных данных. В памяти контроллера может находиться 2 набора калибровочных данных, переключение производится замыканием на массу.
58 Не используется
59 Датчик скорости
60 Не используется
61 Масса выходных каскадов
62 Не используется
63 Вход напряжения бортовой сети на выходе главного реле
64 Выход "D" РХХ
65 Выход "C" РХХ
66 Выход "B" РХХ
67 Выход "A" РХХ
68 Выход управления реле вентилятора охлаждения двигателя, акт. уровень - низкий
69 Выход управления реле кондиционера, акт. уровень - низкий
70 Выход управления реле бензонасоса, акт. уровень - низкий
71 K-Line
72 Не используется
73 Не используется
74 Не используется
75 Вход запроса на включение кондиционера, акт. уровень - высокий
76 Вход запроса усилителя руля, акт. уровень - высокий
77 Не используется
78 Не используется
79 Вход сигнала датчика фаз
80 Масса выходных каскадов
81 Не используется
