суббота, 30 июня 2012 г.

Небольшой обзор DREMEL® 3000 и DREMEL® Workstation™ (220)

Когда встал вопрос о приобретении маленького сверлильного станка, я облазил весь интернет и свой выбор остановил на

DREMEL® Workstation™ (220) .

IMG_4376

Но это только приставка для сверления, поэтому в качестве мотора, был выбран инструмент

DREMEL® 3000

IMG_4290

Это новинка, интересная особенность заключается в наконечнике EZ Twist, который сам является ключем для смены насадок. Ну останется доукомплектовать эту систему кулачковым патроном Dremel (4486).  Для него подходят принадлежности с хвостовиком от 0,4 мм до 3,4 мм.

Выбор сделан. Осталось только заказать. Заказывал в интернет магазине  ozon.ru . Оплатить заказ можно прямо с банковской карточки. И если выбрать доставку почтой, то она бесплатная. Подготовка к отправке составила пару дней, доставка почтой неделя.  И вот я счастливый обладатель двух коробок, обклеенных озоновским скотчем.

IMG_4283

Открываем первую. Там оказался Dremel 3000. Все отлично упаковано, товарный чек присутствует.

IMG_4284

IMG_4285 IMG_4287

Бормашинка очень качественно сделана, приятно держать в руке, корпус из качественного пластика с резиновыми вставками. Сборка Мексика. В комплекте несколько насадок, сумка для хранения, DVD диск, руководство.

В следующей коробке, DREMEL Workstation. Тоже все качественно, ни каких нареканий.

IMG_4293 IMG_4294

Остается все это дело собрать.

IMG_4301

p.s. Очень хороший и качественный инструмент, различные приставки для расширения возможностей.

среда, 13 июня 2012 г.

Интересное расширение для DSO QUAD - QuadPawn

Страничка автора приложения, можно скачать и установить. Ставится на 4 кнопку девайса. (Удерживать при включении). Файлы программ копируются во внутреннюю память устройства, после этого они становятся видны в приложении. Ссылка на страничку с приложениями.

Мне понравилась программа для калибровки, сначала соединяются пробники канала А и В с землей, потом соединяются с генератором сигналов и калибруется автоматически. (Следуйте инструкциям на экране). Поддержка для сохранения параметров и для оригинального приложения осциллографа планируется, но пока не реализовано (так пишет автор), т.е. как я понимаю калибровка работает только в этом приложении . Пока  будем довольствоваться оригинальной программой калибровки, при нажатии второй кнопки в режиме CH(A) или CH(B).

IMG_4281

На 3 кнопку можно установить еще Логический анализатор.



Сайт автора программы.

вторник, 12 июня 2012 г.

Осциллограммы датчиков Ваз-2115 (машина с большим пробегом)

Сегодня проверил у друга на 15 некоторые датчики, вот картинки

ДМРВ , двигатель заводится, мой датчик.

IMAG001

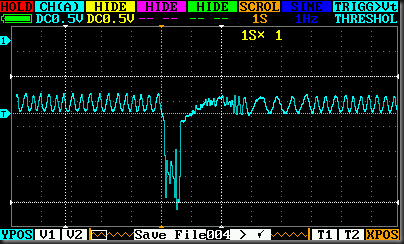

ДМРВ работает на холостых, потом откручивается крышка заливной горловины масла (провал) снова закручивается на место.

IMAG003

ДМРВ резкое открытие дроссельной заслонки (как то интересно в низ ушло и напряжение померили при включенном зажигании на неработающем двигателе 1.3 в, такое ощущение что датчик еле живой или не живой )  мой датчик

 IMAG004

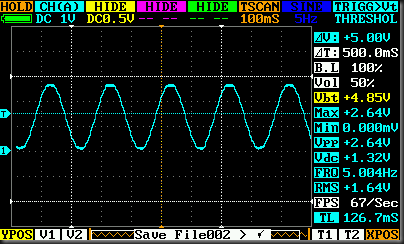

Датчик фаз,    мой датчик

IMAG005

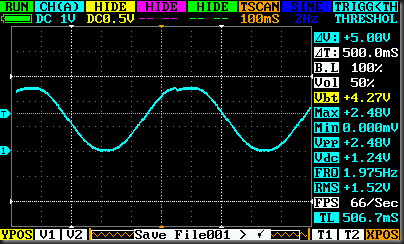

ДПДЗ отличная осциллограмма вот моя (не очень как то )

 IMAG006

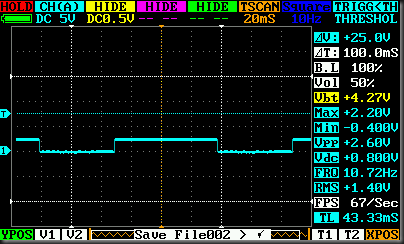

Форсунка, тоже хорошая картинка, я на Калине так не смог поймать, надо попробовать еще раз с такими параметрами,

IMAG009 IMAG008

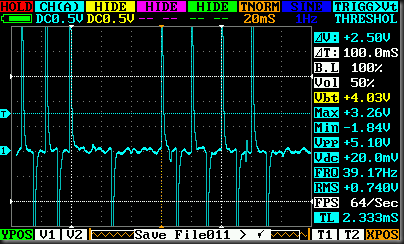

Датчик положения коленчатого вала ДПКВ

такое ощущение, что межвитковое замыкание, низкий сигнал. До своего Калиновского датчика еще не добрался, потом выложу для сравнения.

IMAG012 IMAG010 IMAG011

Программа Image Graph для просмотра сохраненных в CSV файлов DSO QUAD



Файл сохраненный в bmp

IMAG002

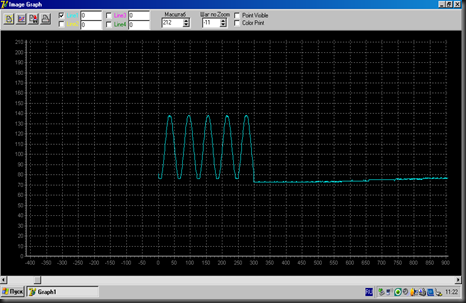

Скриншот окна программы Image graph, просмотр файла csv.

123

Скачать

понедельник, 11 июня 2012 г.

MCX to BNC Переходники пробников для DSO QUAD (DS 203)

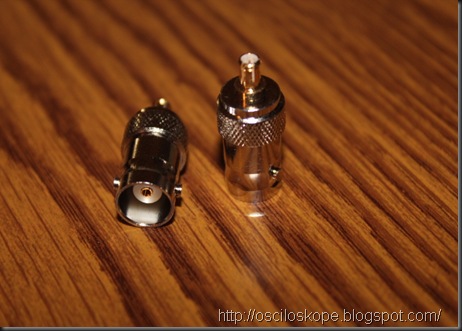

На Ebay продаются вот такие переходники MCX to BNC Converter, для подключения к DSO QUAD, стандартных осциллографических пробников.

IMG_4222

IMG_4227

Хорошо изготовленные, когда придут сами пробники, выложу фото.

Вот пришел один из пробников, немного на мой взгляд узковато, но все подходит.

IMG_4276

воскресенье, 10 июня 2012 г.

Осциллограмма Датчика неровной дороги Ваз

Во время стоянки

IMAG030

Во время движения

IMAG031

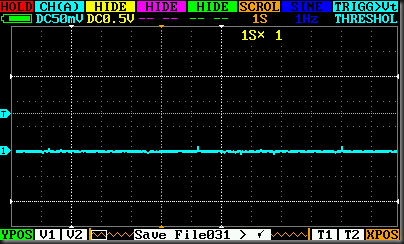

Осциллограмма Датчика Детонации Ваз

Осциллограмма ДД (Датчика Детонации).

 IMAG010 IMAG011 IMAG012 IMAG013 IMAG014

Осциллограмма ДПДЗ Ваз.



Осциллограмма Датчика Положения Дроссельной Заслонки (ДПДЗ) Ваз, в момент нажатия педали газа,  с контактов 2 и 3 .

dpdz

IMAG040
